一、設計說明

國家質檢總局頒發的《壓力容器安全技術監察規程》（99版）第49條規定：快開門式壓力容器的快開門（蓋）應設計安全聯鎖裝置并具有以下功能：

  1、當快開門達到預定關閉部位方能升壓運行的聯鎖控制功能。

  2、當壓力容器的內部壓力完全釋放，安全聯鎖裝置脫開后，方能打開快開門的聯鎖聯動功能。

  3、具有打開快開門的聯鎖聯動功能。

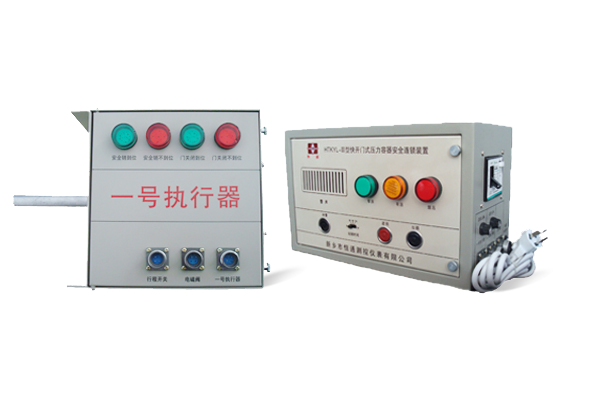

    根據該規定，我公司研制成功HTKYL—Ⅲ型快開門式壓力容器安全聯鎖裝置，適用于各種快開門式壓力容器的安全生產、聯鎖保護。

二、主要技術指標

  1.裝置使用范圍：所有快開門式壓力容器（如蒸壓釜、殺菌鍋、消毒柜等，特殊型號訂做）

  2、工作溫度：-30℃～80℃

  3、工作壓力：0～4.0Mpa

  4、電源電壓：AC220V/50Hz

  5、耗電功率：≤250W

 6、儀器尺寸：控制器：330×180×200 mm            執行器：310×110×210

三、工作原理

   1、通過快開門行程開關和安全銷行程開關來確定快開門是否達到預定關閉部位。當“門關閉到位”和“安全銷到位”綠色指示燈亮，表明快開門已達到預定關閉部位，排氣電磁閥自動關閉，可以升壓運行；當“門關閉不到位”和“安全銷不到位”紅色指示燈亮，表明快開門未達到預定關閉部位，排氣電磁閥自動打開，無法加壓運行，從而實現快開門達到預定關閉部位方能升壓運行的聯鎖控制功能。

   2、零壓保護：當容器內仍有余氣時，嚴禁打開快開門，以防造成人員傷害設備損壞。本裝置采用了靈敏可靠、直觀實用的電接點式壓力表獲取零壓和超壓信號，通過主控制器，按編程控制相關電器設備，達到零壓開門聯鎖聯動。（詳見電器原理圖）

三、主要功能

本聯鎖裝置與國家質檢總局頒發的《壓力容器安全技術監察規程》第49條相符，具有以下主要功能：

1、當快開門達到預定關閉部位方能升壓運行的聯鎖功能。如釜門未閉合到位，則本聯鎖裝置主控箱“釜門閉合到位”指示燈不亮，聯動手動進氣閥無法開啟，安全銷未插入安全銷孔，本裝置排氣電磁閥呈開啟排氣狀態。如釜門閉合到位，“釜門閉合到位”指示燈亮，安全銷插入銷孔，排氣電磁閥關閉，此時允許手動進氣閥開啟加壓運行，從而確保防止釜門未閉合狀態下進氣傷人事故發生。

2、當壓力容器內部壓力完全釋放，安全聯鎖裝置脫開后方能打開快開門的聯鎖聯動功能。如容器內部壓力無完全釋放，則本聯鎖裝置呈“有壓”聯鎖斷電狀態，安全銷呈插入狀態，無法開啟快開門，防止有壓開門造成重大傷人和設備損失等事故發生。

3、具有打開快開門的聯鎖聯動功能?？扉_門的開啟與容器壓力聯動一起，“有壓”狀態時打不開，“零壓”狀態時方能打開。

4、智能化壓力數字顯示：

a、“零壓”狀態時光閃爍報警指示，喇叭發出超強警笛聲警報，提醒操作人員可以安全開啟釜門。

b、“有壓”狀態指示，壓力精確顯示，無法開啟釜門。

c、“超壓”狀態時光閃爍報警指示，喇叭發出超強警車開道聲警報，提醒操作人員采取措施，排除故障，防止容器超壓爆炸，確保容器安全運行。

5、智能化溫度數字顯示：

a、釜內溫度精確顯示，超溫閃爍報警指示，喇叭發出超大怪聲警報，提醒操作人員采取措施，排除故障。

b、釜表溫度巡檢精確顯示。

四、功能原理

在快開門式壓力容器快開門（蓋）關閉時，啟動安全銷“出銷”鍵，到位后停止安全銷，安全銷在彈簧作用下插入快開門（蓋）銷孔，“安全銷到位”指示燈亮，允許手動進氣閥開啟，提醒操作人員容器可以升壓。升壓后脫離“零壓”狀態，進入“有壓”狀態，此時安全銷拔不出來，容器門（蓋）無法開啟，同時裝置排氣電磁閥也呈關閉狀態打不開。如果釜門未閉合到位，“釜門閉合到位”指示燈不亮，“安全銷”未插入安全銷孔位，“安全銷到位”指示燈不亮，裝置排氣電磁閥無法關閉，手動進氣閥因裝置執行器（3）安全銷子插入止動銷孔無法撥出而無法開啟，此時容器無法加壓運行。

在壓力容器完成一個生產過程需要開門時，先打開容器上主排氣閥進行排氣降壓，當容器壓力降到“零壓”時，裝置“零壓”指示燈閃爍并發出警報。確認無氣體排出時，啟動“安全銷”，銷子拔出門（蓋）孔位，容器快開門（蓋）方可打開，此時裝置排氣電磁閥同時打開排氣，“安全銷到位”指示燈熄滅，延時90秒（可根據開門時間長短調動）后，排氣電磁閥關閉，“安全銷到位”指示燈亮。

在完成一個生產過程進出料工序后，重新啟動安全銷“出銷”鍵，關門到位后自動延時斷電（或手動斷電按“進銷”鍵），安全銷到位，指示燈亮，此時裝置排氣電磁閥關閉（釜門未閉合到位，安全銷未插入銷孔，則“安全銷到位”指示燈不亮，裝置排氣電磁閥呈開啟狀態，無法保壓運行）。

本安全聯鎖裝置設有“超壓”聲光報警和“零壓”狀態聲光報警的功能。當容器內壓力達到設定的較高工作壓力時，控制器上“超壓”指示燈亮，聲光報警，喇叭發出宏大的“警車開道”聲警報，提醒操作人員采取相應措施，防止超壓事故發生。為提高操作人員工作效率，安全開啟快開門，容器壓力完全釋放為“零壓”狀態時，“零壓”指示燈閃爍報警，喇叭發出超大“警笛”音警報，提醒操作人員可安全開門。

本聯鎖裝置設有容器內溫度顯示和“超溫”聲光報警功能。當容器運行過程中溫度超過設定高溫度時，喇叭發出宏大怪音“超溫”警報。

本裝置還設有釜表溫度顯示，有全面探測釜表溫度功能，可分為五點探測?？朔颂綔y釜表溫度分布不均，熱量不到位等弊端。便于用戶根據容器運行情況進行操作。

所有警聲報警時，如已引起操作人員注意，可按“消警”按鈕消除警聲，但報警狀態直到消除為止。

五、安裝說明

（一）執行期的安裝：本聯鎖裝置在容器門上安裝執行器（1）（2）時有兩種安裝方式。

**種為平行安裝法（即執行器（1）、（2）安全銷銷子插入方向與釜體平行和釜門垂直）：

1、當釜門閉合到位后，在進料端手搖減速機上方適當位置點焊執行器（1），在出料端手搖減速機上方焊點焊執行器（2），使銷子方向指向釜門和釜體平行。

2、在安全銷出銷方向釜體兩端焊接安全銷加強鐵支架。

3、在釜體兩端釜門上穿入安全銷部位焊接釜門止動孔位。

第二種位垂直安裝法（即執行器（1）（2）安全銷銷子插入方向與釜體垂直，銷子指向圓心與釜門平行）：

1、 測量容器殼體齒圈的內齒面距密封面距離的1/2處到釜體斷面的實際尺寸，在齒圈外壁上畫安全銷縱中心線。

2、將壓力容器的快開門鎖緊閉合到位，確認鎖緊及開啟方向，在齒牙前20mm外齒面上畫安全銷橫中心線，兩線交叉點為安全銷孔圓心。

3、固定磁座鉆，用∮20-∮22鉆頭鉆安全銷孔。

4、安裝執行器要保證安全銷在孔內自由出入，并用焊條電弧焊將執行器與外齒圈可靠點焊成一體。

5、在進料端點焊執行器（1），在出料端點焊執行器（2），在容器進氣閥手柄上加裝支架點焊執行器（3）。

（二）、壓力變送器、過濾器、排氣電磁閥的安裝：在進料端原氣壓表處加裝一只四分四通，四通兩側分別安裝普通氣壓表和壓力變送器，中間加彎頭平行安裝過濾器和排氣電磁閥，過濾器和電磁閥需垂直安裝，排氣方向背向操作方向。

（三）、熱電偶、熱電阻的安裝：

將熱電偶安裝在釜體中部，將熱電阻安裝在釜體下側排水附近。

（四）、將聯鎖裝置主控箱可靠的固定在容器進料端執行器（1）處便于操作的支架上或墻壁上，按產品接線圖依次連接各部件之間的導線，導線**好固定在鋼絲拉線上，**好穿管以防受熱熔化。

六、調試

（一）、本產品出廠前已按照用戶一般要求，將所用智能型壓力數顯表和溫度數顯表已設定好，（壓力：壓力：1.20Mpa，零壓：0.00Mpa，溫度：200℃）

如不相符，可按下列步驟進行設定壓力和溫度：

投入電源，開機自檢，約2秒后自動變換顯示現在壓力值和溫度值。

1、釜內壓力參數設定：

按SET鍵→顯示CLK→按SET鍵→顯示132→按SET鍵→AL1，在此狀態下，按SET鍵→顯示設定值→按設定增加鍵或減少鍵設定釜內“零壓”報警（0.00MPa下限報警）；按SET鍵→顯示設定值→按設定增加鍵或減少鍵設定釜內超壓報警（一般情況下為1.20MPa上限報警）

2、釜內溫度參數設定：

按SET鍵→顯示CLK→按SET鍵→顯示132→按SET鍵→顯示AL1，在此狀態下，按SET鍵→顯示設定值→按設定增加鍵或減少鍵設定釜內超溫報警（一般情況下為200℃上限報警）

  （二）、當冷態調試合格后，待用戶全部系統安裝結束，進行熱態試運行時，調試人員應對安全聯鎖裝置進行一次正常運行狀態的熱態試驗。熱態試驗應對該裝置應具備的安全性能逐項進行試驗。

七、操作方法

1、連接好控制裝置和三個執行器及過濾器、電磁閥、壓力變送器及二個釜門行程開關。

2、打開控制裝置電源開關，控制裝置“零壓”指示燈亮。

3、啟動“安全銷”關閉快開門（蓋）

4、停止“安全銷”，安全銷到位指示燈亮，排氣電磁閥關閉。

5、啟動執行器（3），打開進氣閥升壓，容器脫離“零壓”進入“有壓”狀態，“有壓”指示燈亮，超過容器規定**高壓力，“超壓”指示燈亮，聲光報警，提醒工作人員進行操作。

6、完成一個生產過程需要開門時，先打開容器主排氣閥進行排氣降壓，當壓力降到零壓時，控制器“零壓”指示燈亮，啟動安全銷，容器快開門（蓋）才可打開。

7、完成進、出料工序后，重復2-6工作程序。

八、注意事項

本安全聯鎖保護裝置是容器的輔助安全保護系統，與容器的壓力表、安全閥、溫度計互為補充，以保護開門的安全。操作人員應嚴格按照容器操作規格運行，不能單獨依賴聯鎖裝置。

聯鎖裝置所帶壓力變送器只是一個壓力信號傳遞元件，不能作為容器壓力大小的有無的主要依據。應以容器所帶壓力表等附件為準，并經常對照壓力是否相等。

YKL－1型壓力容器快開門安全聯鎖保護裝置

操 作 規 程

依據《壓力容器安全技術監察規程》第49條和本裝置主要功能特制定操作規和如下：

**條：在“零壓”狀態下，啟動“安全銷”，置安全銷于出銷狀態，開啟快開門（蓋），完成進料工序后，再次啟動“安全銷”，關閉快開門（蓋），使快開門閉合到位，“釜門閉合到位”指示燈亮，“安全銷”插入預定位置，允許手動進氣閥開啟。

第二條：啟動手動進氣閥，容器由“零壓”狀態進入“有壓”狀態，此時主控制箱“安全銷”操作系統呈斷電聯鎖保護狀態，“安全銷”呈插入狀態，無法開門。到達設定壓力，關閉手動進氣閥進行蒸養。

第三條：當完成一個生產過程需要開門（蓋）時，先打開容器上主排氣閥進行排氣降壓，當壓力表降到“零壓”時，主控制器“零壓”指示燈亮，確認無氣體排出時，啟動“安全銷，銷子拔出門（蓋）孔位，容器快開門（蓋）方可打開。此時排氣電磁閥同時呈開啟排氣狀態，“安全銷到位指示燈”熄滅，延時90秒后“安全銷”彈出，排氣電磁閥關閉。

第四條：在出料工序完成后，重新啟動“安全銷”，關閉快開門（蓋），到位后“釜門閉合正常”指示燈亮，銷子自動彈入設定部位，“銷子到位指示燈”亮，電磁閥關閉（不到位，則到位指示燈不亮，排氣電磁閥不關閉，手動進氣閥無法開啟，無法加壓運行）。

第五條：本聯鎖裝置有零壓光閃爍聲光報警和超壓光閃爍聲光報警功能。如容器內壓力超過設定**高工作壓力時，聲光報警，關閉進氣閥，提醒操作人員排氣降壓，防止容器超壓運行。如完成一個生產過程，排氣降壓到“零壓”狀態時光閃爍聲光報警，提醒操作人員允許開門。

       如聲光報警狀態時已引起操作人員注意，可按“消警”按鈕消除警聲。

        但報警燈繼續閃爍直到報警狀態消除防止。

第六條：本聯鎖裝置安裝調試好后，嚴禁私自調整電接點壓力表。

本安全聯鎖裝置是容器的輔助安全保護系統，與容器的壓力表、安全閥互為補充，以保護開門的安全。操作人員應嚴格執照容器操作規程進行，不能單獨依賴連鎖裝置。
